GMV25系列整體式多路換向閥

技術特點

2聯整體式多路閥，可擴展至3聯多路閥，供用戶選擇

流量的微調控制范圍寬，具有遞增流量特性

回路型式：串并聯、并聯

控制方式：液控、機械，操縱力

閥芯機能：三位和四位

內置主安全閥、過載閥、補油閥及單向閥等，采用插裝式結構，通用性好，便于維修

25MPa 至160L/min

主要應用領域

裝載機

推土機

農用機械

物料搬運機械

林業機械

技術參數

 GMV25YGMV25

額定壓力

MPa		25

額定流量

L/min		160（******流量200L/min）

主溢流閥調壓范圍

MPa		10~25

次級溢流閥調壓范圍

MPa		15～31.5
液壓油符合DIN 51 524 標準的礦物質油（HL、HLP）

油液溫度范圍

℃		－20～100

粘度范圍

mm2/s		10～380
油液清潔度油液及系統的清潔度不低于GB/T 14039-2002 19/16級或NAS 1638 10級

重量

Kg		25(兩聯)38(三聯)

液壓系統原理圖

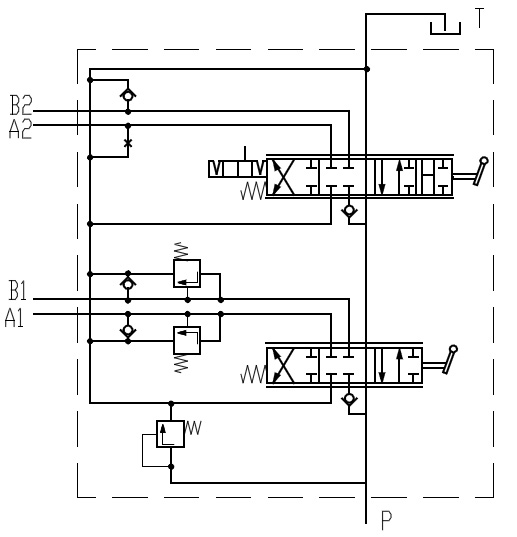

GMV25整體式多路換向閥


注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇


GMV25Ⅲ整體式多路換向閥


注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇

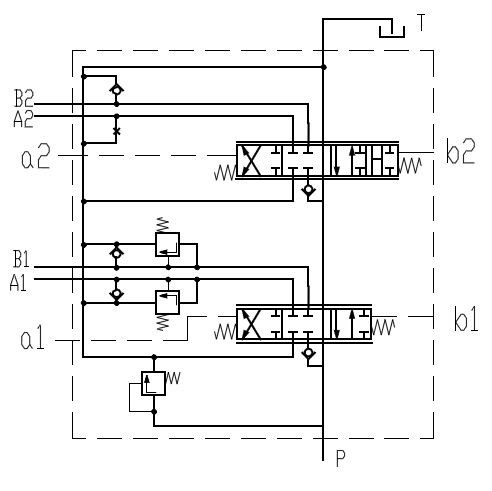

YGMV25整體式多路換向閥


注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇

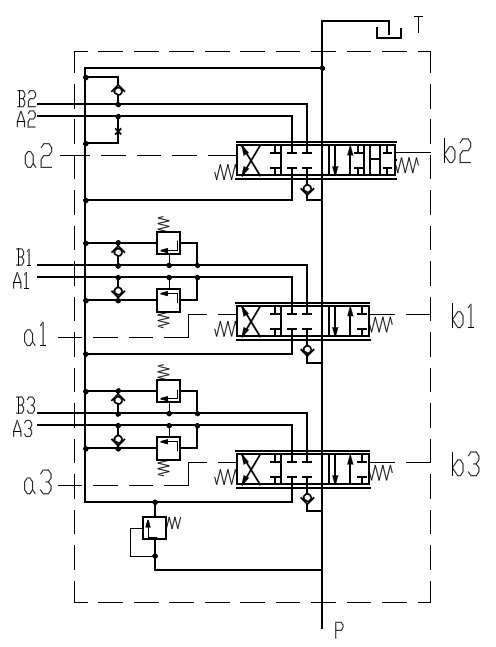

YGMV25Ⅲ整體式多路換向閥


注：此圖為標配產品原理圖，溢流閥數量及壓力可由用戶自行選擇


外形連接尺寸

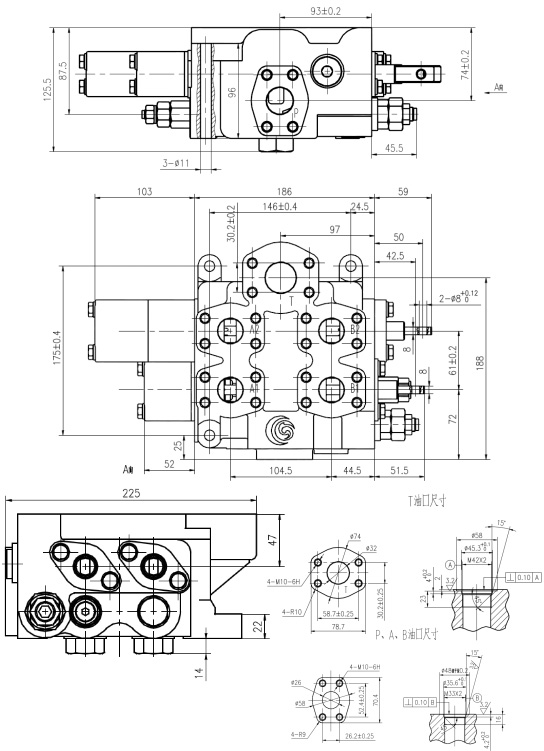

GMV25整體式多路換向閥

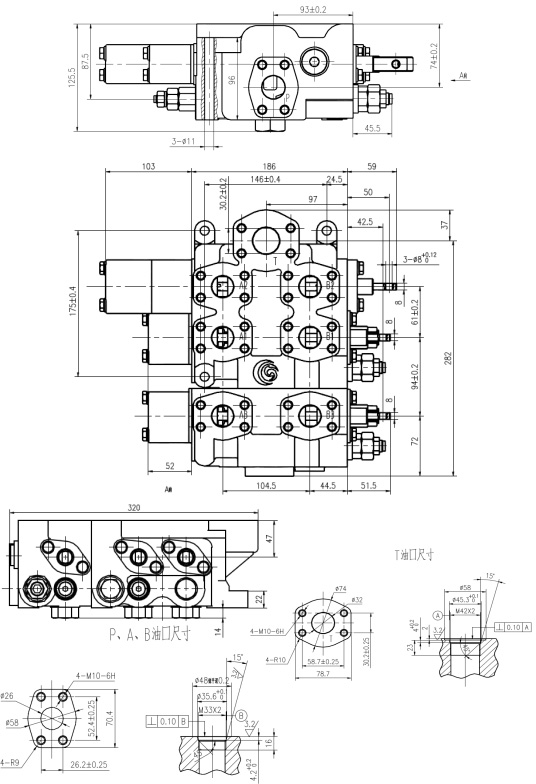

GMV25Ⅲ整體式多路換向閥

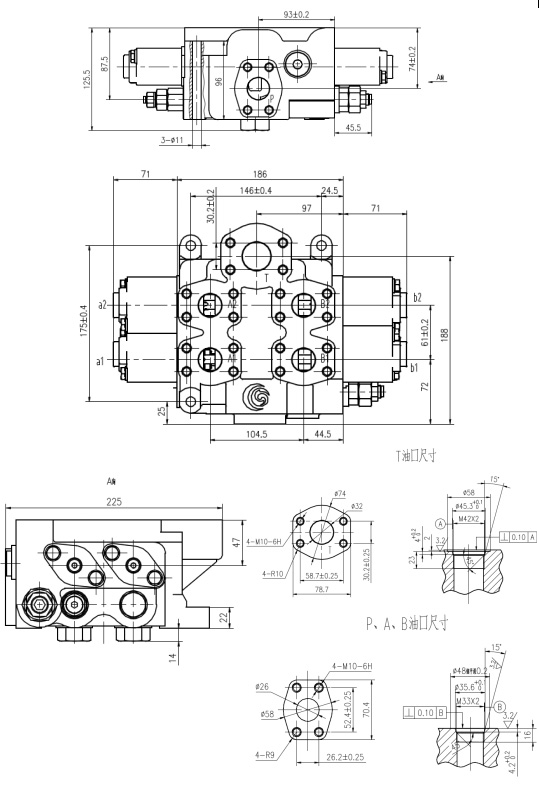

YGMV25整體式多路換向閥

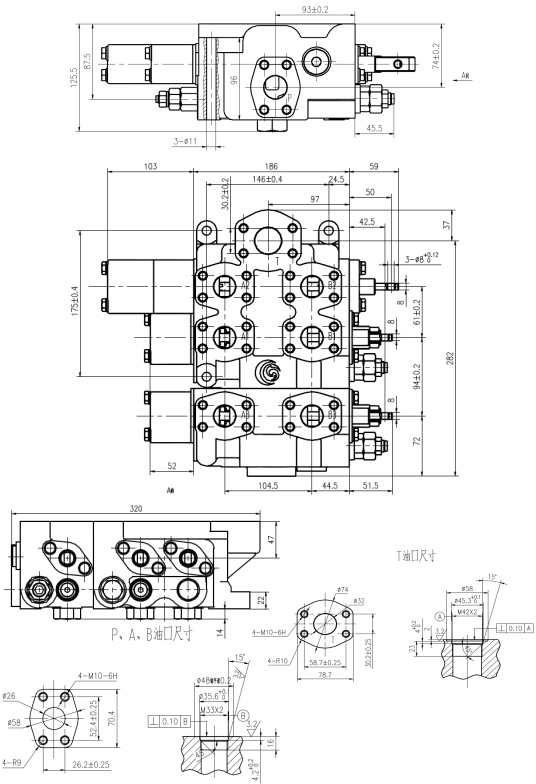

YGMV25Ⅲ整體式多路換向閥
